Klimaanlage Innengerät: Der ultimative Ratgeber für Auswahl, Funktion und Pflege
Die sommerlichen Temperaturen in Deutschland steigen kontinuierlich, und immer mehr Haushalte sowie Gewerbebetriebe entscheiden sich für eine Klimaanlage. Während viele Menschen beim Kauf einer Klimaanlage zunächst an das gesamte System denken, spielt das Klimaanlage Innengerät eine zentrale Rolle für Komfort, Luftqualität und Energieeffizienz im Raum. Als sichtbarer und direkter Kontaktpunkt zwischen Mensch und Klimatisierungssystem bestimmt das Innengerät maßgeblich, wie angenehm das Raumklima empfunden wird.
Das Innengerät ist mehr als nur ein Luftauslass – es ist ein komplexes technisches System, das Raumluft ansaugt, kühlt, filtert und wieder ausströmt. Bei Split-Klimaanlagen arbeitet es in perfekter Symbiose mit dem Außengerät zusammen und sorgt für die gewünschte Raumtemperatur. Die richtige Auswahl, fachgerechte Installation und regelmäßige Wartung des Innengeräts sind entscheidend für eine langfristig zufriedenstellende Klimatisierung.
In diesem umfassenden Ratgeber erfahren Sie alles Wissenswerte über Klimaanlagen-Innengeräte: von der grundlegenden Funktionsweise über die verschiedenen Bauarten bis hin zu praktischen Tipps für Reinigung, Wartung und Fehlerbehebung. Egal, ob Sie ein Split Klimaanlage Innengerät kaufen möchten oder bereits eines besitzen und mehr über dessen Pflege erfahren wollen – dieser Artikel bietet Ihnen fundiertes Wissen für fundierte Entscheidungen.
Was ist ein Klimaanlage Innengerät?

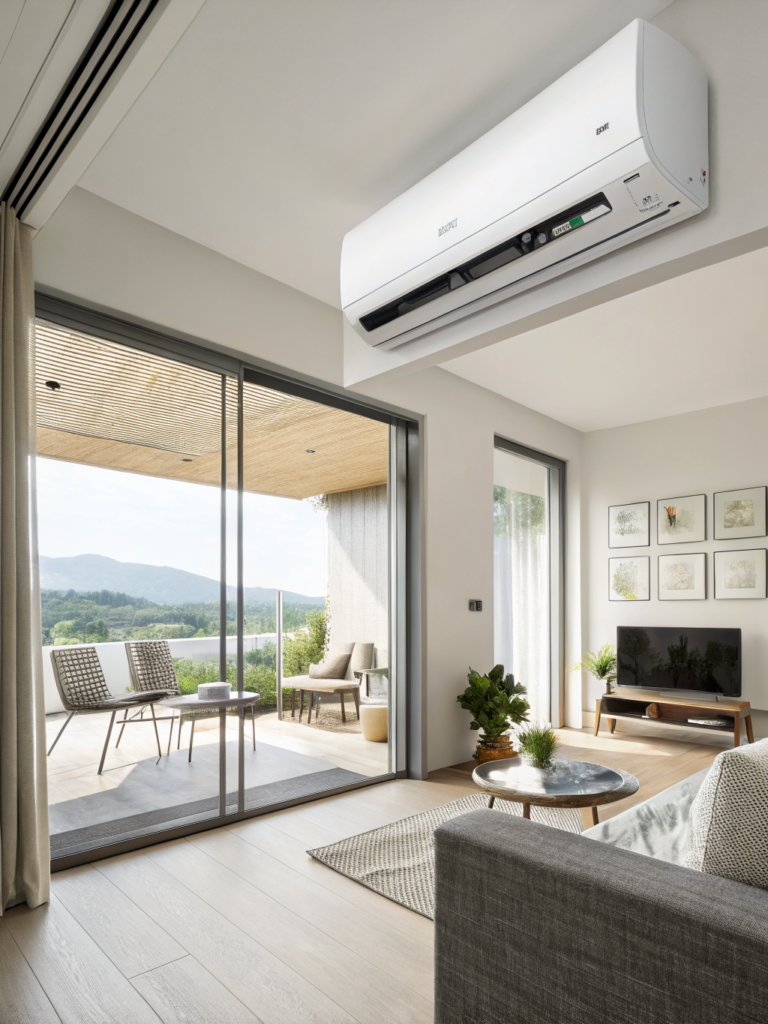

Das Klimaanlage Innengerät ist der im klimatisierten Raum installierte Teil einer Split-Klimaanlage. Im Gegensatz zu mobilen Monoblock-Geräten, bei denen alle Komponenten in einem Gehäuse untergebracht sind, teilt eine Split-Anlage die Funktionen auf zwei separate Einheiten auf: das Innengerät und das Außengerät.
Das Innengerät übernimmt dabei folgende Hauptaufgaben:
- Wärmeaufnahme: Entzieht der Raumluft Wärmeenergie über den Verdampfer
- Luftumwälzung: Bewegt große Luftmengen durch den Raum
- Luftfilterung: Reinigt die Luft von Staub, Pollen und anderen Partikeln
- Temperaturregelung: Misst kontinuierlich die Raumtemperatur
- Luftverteilung: Lenkt den gekühlten Luftstrom gezielt in den Raum
- Entfeuchtung: Kondensiert überschüssige Luftfeuchtigkeit
Das Innengerät ist über isolierte Kältemittelleitungen, ein Stromkabel und einen Kondensatschlauch mit dem Außengerät verbunden. Diese Trennung bietet erhebliche Vorteile: Das laute Außengerät bleibt draußen, während das leise Innengerät für angenehme Kühlung im Raum sorgt.
Klimaanlage Innengerät Funktion: So arbeitet das System
Um die Klimaanlage Innengerät Funktion zu verstehen, muss man den grundlegenden Kältekreislauf einer Split-Klimaanlage kennen. Das Funktionsprinzip basiert auf den physikalischen Eigenschaften von Kältemitteln, die bei unterschiedlichen Temperaturen und Drücken ihren Aggregatzustand ändern.
Der Kühlkreislauf Schritt für Schritt
Kältemittel verdampft im Innengerät: Das flüssige, kalte Kältemittel strömt durch die feinen Röhren des Verdampfers. Dabei nimmt es Wärme aus der vorbeiströmenden Raumluft auf und verdampft. Die Raumluft kühlt sich ab.
Gasförmiges Kältemittel zum Außengerät: Das nun gasförmige, warme Kältemittel wird durch die Kältemittelleitung zum Außengerät transportiert.
Kompression und Verflüssigung: Im Außengerät verdichtet der Kompressor das Gas, wodurch es sich stark erhitzt. Anschließend gibt es die aufgenommene Wärme über den Kondensator an die Außenluft ab und wird wieder flüssig.
Entspannung und Rückkehr: Das flüssige Kältemittel wird durch ein Expansionsventil entspannt, kühlt dabei stark ab und fließt zurück zum Innengerät. Der Kreislauf beginnt von vorn.
Die Rolle des Innengeräts im Detail
Während dieser Prozess abläuft, erfüllt das Innengerät mehrere Funktionen gleichzeitig:
Luftansaugung und -bewegung: Ein leistungsstarker Querstromventilator (Tangentialgebläse) saugt kontinuierlich warme Raumluft durch Ansaugschlitze an der Vorderseite an. Diese Luft wird dann über den kalten Verdampfer geleitet.
Wärmeübertragung: Die warme Raumluft strömt über die stark vergrößerte Oberfläche des Verdampfers, der aus vielen dünnen Lamellen und Kupferrohren besteht. Die Temperaturdifferenz bewirkt einen effizienten Wärmeübergang von der Luft auf das Kältemittel.
Entfeuchtung: Da die Luft am kalten Verdampfer unter den Taupunkt abgekühlt wird, kondensiert überschüssige Luftfeuchtigkeit. Das Kondenswasser tropft in eine Auffangwanne und wird über einen Schlauch nach draußen abgeleitet. Dies sorgt nicht nur für Kühlung, sondern auch für ein angenehmeres Raumklima bei hoher Luftfeuchtigkeit.
Temperaturüberwachung: Sensoren im Innengerät messen ständig die Ansaugtemperatur und die Verdampfertemperatur. Diese Daten werden an die Steuerelektronik übermittelt, die daraufhin die Leistung des Systems anpasst.
Luftverteilung: Die gekühlte, entfeuchtete Luft wird durch verstellbare Lamellen in den Raum geleitet. Moderne Geräte können diese Lamellen automatisch schwenken, um eine gleichmäßige Raumklimatisierung zu erreichen.
Hauptkomponenten des Klimaanlage Innengeräts
Ein Split Klimaanlage Innengerät besteht aus mehreren präzise aufeinander abgestimmten Komponenten. Das Verständnis dieser Bauteile hilft bei der Wartung und Fehlerbehebung.
Übersicht der wichtigsten Komponenten
| Komponente | Funktion | Wartungsbedarf |
|---|---|---|
| Verdampfer | Kältemittel nimmt Wärme auf; Aluminium-Lamellen mit Kupferrohren | Jährliche professionelle Reinigung empfohlen |
| Querstromventilator | Erzeugt kontinuierlichen Luftstrom durch das Gerät | Gelegentliche Reinigung von Staub |
| Luftfilter | Entfernt Staub, Pollen, Partikel aus der Ansaugluft | Alle 2-4 Wochen reinigen/wechseln |
| Temperatursensoren | Messen Raum- und Verdampfertemperatur | Normalerweise wartungsfrei |
| Elektronische Steuerplatine | Steuert alle Funktionen, kommuniziert mit Außengerät | Wartungsfrei, empfindlich gegen Feuchtigkeit |
| Kondensatwanne mit Ablauf | Sammelt und leitet Kondenswasser ab | Regelmäßige Kontrolle auf Verstopfung |
| Luftauslasslamellen | Lenken den Luftstrom in gewünschte Richtung | Gelegentliche Reinigung |
| Gehäuse | Schützt Komponenten, oft mit Display/LED | Regelmäßige Außenreinigung |
Verdampfer – das Herzstück der Kühlung
Der Verdampfer ist das zentrale Bauteil für die Kühlleistung. Er besteht aus einem Rohrsystem aus Kupfer, durch das das kalte Kältemittel fließt. Um die Wärmeübertragungsfläche zu maximieren, sind auf diesen Rohren dünne Aluminiumlamellen im Abstand von wenigen Millimetern aufgefädelt.
Die Konstruktion des Verdampfers beeinflusst maßgeblich die Effizienz des Geräts. Moderne Verdampfer verwenden:
- Mehrreihige Anordnung: Zwei bis drei Lamellenreihen hintereinander für besseren Wärmeübergang
- Optimierte Lamellengeometrie: Gewellte oder strukturierte Lamellen erhöhen die Turbulenz und verbessern den Wärmetausch
- Hydrophile Beschichtungen: Spezielle Oberflächenbehandlungen, die das Kondenswasser besser ableiten
Der Verdampfer ist besonders anfällig für Verschmutzung. Staub, Fett (in Küchen) und andere Ablagerungen reduzieren die Wärmeübertragung erheblich und mindern die Kühlleistung. Daher ist die regelmäßige Reinigung essentiell.
Querstromventilator (Tangentialgebläse)
Der Querstromventilator ist ein zylindrischer Rotor mit vielen kleinen Schaufeln, der sich über fast die gesamte Breite des Innengeräts erstreckt. Im Gegensatz zu einem normalen Axialventilator saugt er die Luft über seine gesamte Länge an und bläst sie in eine Richtung aus.
Vorteile dieser Bauform:
- Gleichmäßiger Luftstrom: Breiter, gleichmäßiger Luftvorhang statt punktueller Strömung
- Kompakte Bauweise: Ermöglicht flache Gehäuseformen
- Leiserer Betrieb: Bei richtiger Auslegung weniger Strömungsgeräusche
Die Drehzahl des Ventilators wird elektronisch geregelt und bestimmt die Luftmenge (gemessen in m³/h). Moderne Geräte bieten mehrere Lüfterstufen von “Auto” über “Leise” bis “Turbo”.
Luftfilter – die erste Reinigungsstufe
Jedes Klimaanlagen-Innengerät verfügt mindestens über einen mechanischen Luftfilter. Dieser sitzt vor dem Verdampfer und fängt grobe bis mittelfeine Partikel ab, bevor sie die empfindlichen Lamellen verschmutzen können.
Standardfilter sind meist waschbare Kunststoffgitter oder elektrostatische Filter, die Partikel ab etwa 10 Mikrometer Größe zurückhalten. Diese müssen Sie regelmäßig reinigen, um die Luftdurchlässigkeit zu erhalten.
Zusatzfilter bei höherwertigen Geräten:
- Aktivkohlefilter: Bindet Gerüche und gasförmige Schadstoffe
- Fotokatalysatorfilter: Zersetzt organische Verbindungen durch UV-Licht
- HEPA-Filter: Hält auch Feinstaub und Allergene zurück
- Antibakterielle/antivirale Filter: Mit speziellen Beschichtungen
Zusatzfilter müssen je nach Typ regelmäßig gewechselt oder gereinigt werden und erhöhen die Betriebskosten, verbessern aber die Luftqualität erheblich.
Temperatursensoren – die Sinne des Systems
Mehrere Sensoren im Innengerät liefern wichtige Messwerte:
- Raumtemperatursensor: Misst die angesaugte Lufttemperatur und bestimmt, ob die Solltemperatur erreicht ist
- Verdampfertemperatursensor: Überwacht die Temperatur der Verdampferlamellen, um Vereisung zu vermeiden
- Zusätzliche Sensoren: Luftfeuchtigkeitssensoren bei Premium-Geräten
Diese Sensoren ermöglichen die präzise Regelung der Klimaanlage. Bei Erreichen der Solltemperatur reduziert das System automatisch die Leistung oder schaltet in einen energiesparenden Modus.
Elektronische Steuerplatine
Die Steuerplatine ist das “Gehirn” des Innengeräts. Sie empfängt Befehle von der Fernbedienung oder App, wertet Sensordaten aus, steuert den Ventilator und kommuniziert über die Steuerleitung mit dem Außengerät.
Moderne Steuerungen bieten:
- Inverter-Technologie: Stufenlose Leistungsregelung für höheren Komfort und Energieeffizienz
- Zeitsteuerung: Programmierbare Ein-/Ausschaltzeiten
- WiFi-Integration: Fernsteuerung per Smartphone-App
- Selbstdiagnose: Fehlererkennung mit Anzeige von Fehlercodes
Die Elektronik ist empfindlich gegen Feuchtigkeit und Überspannung. Ein sachgemäßer elektrischer Anschluss mit Fehlerstromschutzschalter ist daher wichtig.
Kondensatableitung
Bei der Entfeuchtung fällt erheblich Kondenswasser an – je nach Luftfeuchtigkeit mehrere Liter pro Tag. Dieses Wasser sammelt sich in einer Kunststoffwanne unter dem Verdampfer und muss zuverlässig abgeleitet werden.
Die Ableitung erfolgt über einen Kondensatschlauch, der entweder:
- Durch die Wand nach außen führt (Gefälleleitung)
- An einen Abwasseranschluss im Gebäude angeschlossen ist
- Zu einer Kondensatpumpe geleitet wird (bei ungünstiger Lage)
Probleme mit der Kondensatableitung – etwa durch Verstopfung oder fehlendes Gefälle – sind eine häufige Ursache für Wasserschäden. Die regelmäßige Kontrolle und Reinigung ist Teil der Wartung.
Luftauslasslamellen
Die verstellbaren Lamellen am Luftauslass steuern die Richtung des Luftstroms. Die meisten Innengeräte haben
